电动动力缸 T系列
2021/5/16 20:50:21 浏览：
- 品牌： 日本椿本(TSUBAKI)
- 型号： T系列
- 注：可提供二维、三维图纸、彩页等资料！
产品介绍
坚固·高品质的动力缸。
强力保持负载的刹车电机，实现低噪音的齿轮速度减速部，为动力缸专门开发的高效滚珠丝杆，保护对方装置的安全装置，丰富的选配件根据您的用途以供选择。
可在室外使用(IP55)
2018年5月底终止销售定格推力6吨以上的机型。
1． 特点
- 易选的2大类型
- 丰富的机种
- 切实运行
- 丰富的选项
根据安全装置的不同,分为2大类型。TB型装有湿式打滑离合器。TC类型装有推力检测限位开关。
根据用途、推力、速度不同，有大量标准机型产品来对应。推力从2.45kN到313 kN之内，速度从10mm/s到120mm/s内来选定。
全机型使用高效滚珠丝杆和静肃减速部和高可靠性的刹车电机。各系列内置高可靠性的安全装置以应对过载。
行程调整限位开关：外置和内置2种，行程传感器为电位器方式及旋转编码器方式的2种。用序列器控制，更方便。
2． 各类型(保护装置)的分开使用·构造
- TB类型（湿式打滑离合器类型: 经济）
- TC类型（推力检测结构类型）
安全装置滑动离合器内置于减速部丝杆端的润滑脂中，以确保稳定运行。采用特殊的衬垫，当过载或行程超出时发挥保护作用。
将预压弹簧数的不同分为2类碟形弹簧和限位开关组成的推力检测机构。在下列的场合发挥其效果。
* 上推(吊拉)停止时。
* 发生过载时，需要电气信号。
* 停止中的负载端，有过载发生的场合。
※尤其是在受冲击时,可通过内置的弹簧的挠曲来吸收冲击负载。

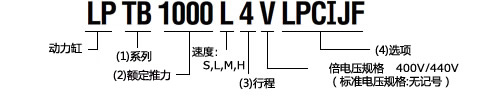

3． 型号表示举例
(1) 系列
LPTB: 湿式打滑离合器类型
LPTC: 推力检测装置类型
(2) 额定推力
250： 2.45kN｛250kgf｝
500： 4.90kN｛500kgf｝
1000： 9.80kN｛1000kgf｝
2000： 19.6kN｛2000kgf｝
4000： 39.2kN｛4000kgf｝
32000： 313kN｛32000kgf｝
(3) 行程
2: 200mm
3: 300mm
5: 500mm
10: 1000mm
(4) 选项
L: 附带2个行程调整外部LS
L3: 附带3个行程调整外部LS
K2,K4: 位置检测内部LS
P: 电位器
R: 旋转编码器
C: 附带夹板夹具
I: I形顶端夹具（标准为无记号）
J: 附带防尘罩
F: 电机接线盒及外部LS任意不同规格
* 本体型号不含耳轴夹具，需要时请指定耳轴型号。
* 选配件中备有手动操作用方向盘。
* 推力32吨的类型，动力缸U系列32吨将于2018年10月起开始销售。
4． 标准规格
| 型号 |
额定推力 N ｛kgf｝ |
速度 mm/s 50/60Hz |
手动轴 旋转一周的 负载移动量 mm |
电机 输出 mm |
杆 旋转力 N·m｛kgf·m｝ |
行程 mm |
|
|---|---|---|---|---|---|---|---|
|
LPTB250 LPTC250 |
S L M H |
2.45k {250} |
12.5/15 25/30 50/60 100/120 |
2.0 1.0 2.0 4.0 |
0.1 0.1 0.2 0.4 |
2.65 {0.27} |
200,300,400 500,600 |
|
LPTB500 LPTC500 |
S L M H |
4.90k {500} |
12.5/15 25/30 50/60 100/120 |
2.0 1.0 2.0 3.9 |
0.1 0.2 0.4 0.75 |
2.29 {0.54} |
200,300,400 500,600,800 |
|
LPTB1000 LPTC1000 |
S L M H |
9.80k {1000} |
12.5/15 25/30 50/60 100/120 |
2.0 1.0 2.0 4.0 |
0.2 0.4 0.75 1.5 |
14.7 {1.5} |
200,300,400 500,600,800 *1000 |
|
LPTB2000 LPTC2000 |
S L M H |
19.6k {2000} |
12.5/15 25/30 50/60 75/90 |
2.0 1.0 2.0 3.0 |
0.4 0.75 1.5 2.2 |
35.3 {3.6} |
200,300,400 500,600,800 *1000,*1200 |
|
LPTB4000 LPTC4000 |
S L M H |
39.2k {4000} |
9/11 25/30 35/42 60/72 |
1.4 1.0 1.4 2.4 |
0.75 1.5 2.2 3.7 |
83.3 {8.5} |
200,300,400 500,600,800 1000,1200,*1500 |
* *符号行程的场合，额定推力受限。详细内容请向敝公司咨询
5． 电机规格
| 形式 | 附带刹车的全闭自冷型 |
|---|---|
| 输出 | 标准机种参照一览 |
| 极数·额定时间 | 4极 |
| 电压 | 200V/200V/220V |
| 频率 | 50Hz/60Hz/60Hz |
| 时间定格 | 30分种额定 |
| 耐热等级 | E |
| 保护结构 | 全闭室外形(IP55) |
注) 上述以外的400V/440也可订制
6． 选项类
关于选配件，请通过页面上方的「尺寸·产品规格」按钮进行到产品详细信息画面后，进行确认。
